端梁的設計

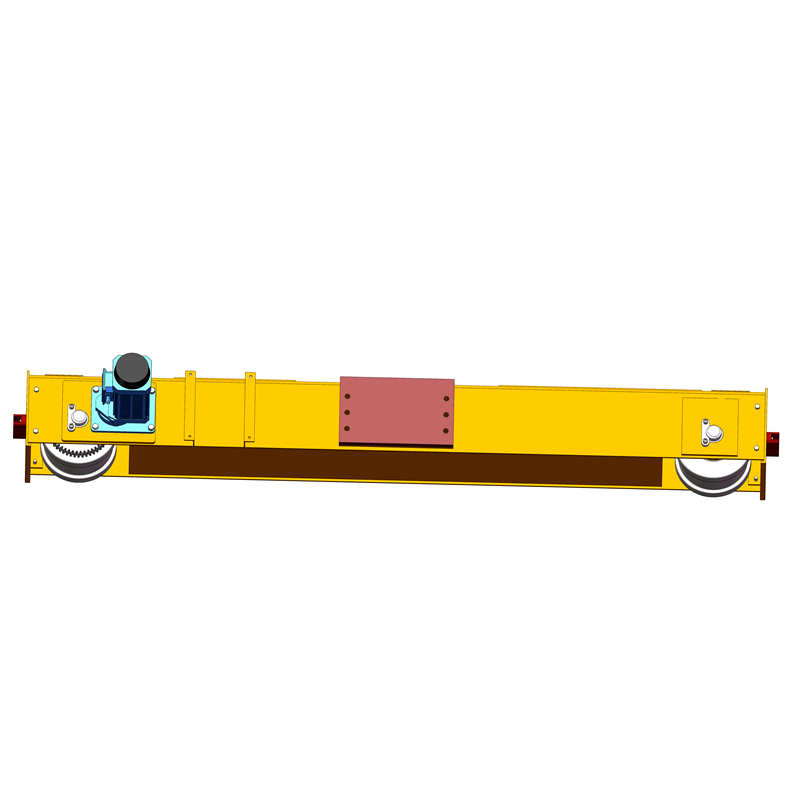

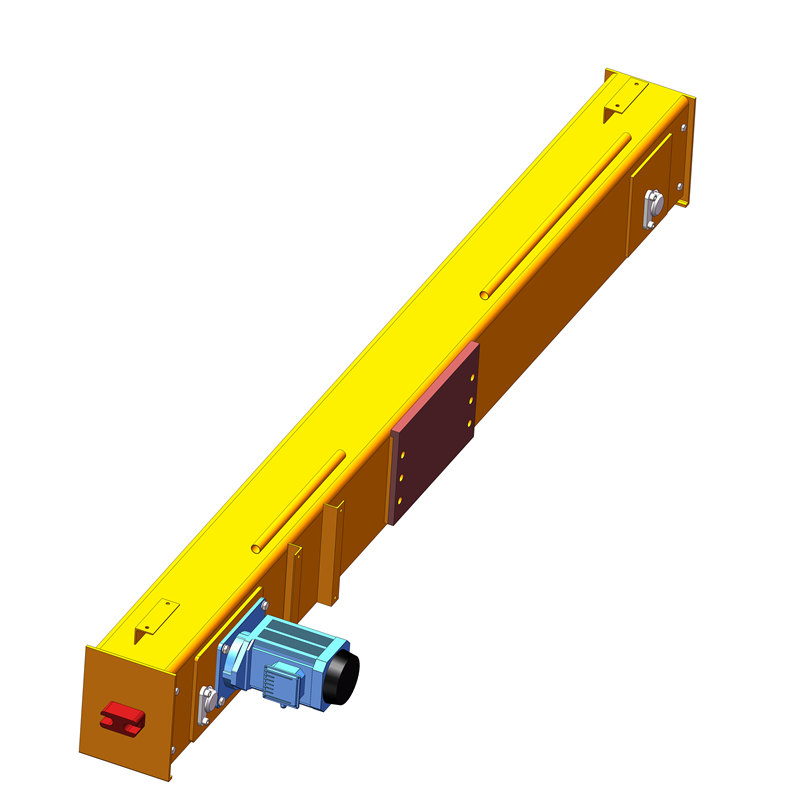

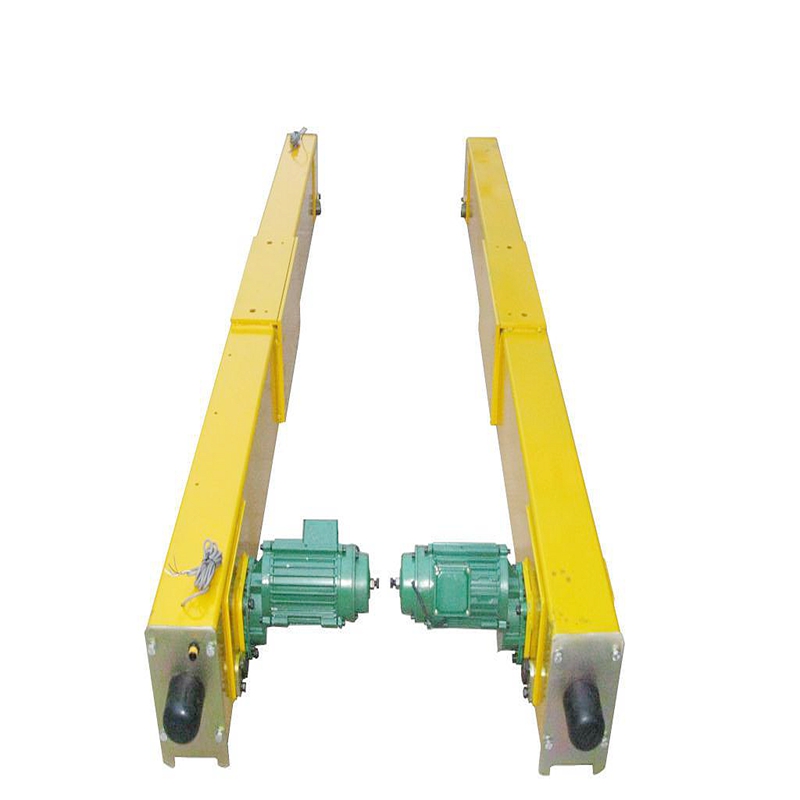

端梁部分在起重機中有著重要的作用，
它是承載平移運輸?shù)年P(guān)鍵部件。端梁部分是由車輪組合端梁架組成，端梁部分主要有上蓋板，腹板和下蓋板組成；端梁是由兩段通過連接板和角鋼用高強螺栓連接而成。在端梁內部設有加強筋，以保證端梁架受載后的穩定性。
端梁的主要尺寸是依據主梁的跨度，
大車的輪距
和小車的軌距來確定的；大車的運行采用分別傳動的方案。
在裝配起重機的時候，
先將端梁的一段與其中的一根主梁連接在一起，
然后再將端梁的兩段連接起來。
主要對箱形橋式起重機進行介紹，確定了其總體方案并進行了一些簡單的分析。箱形雙梁橋式起重機具有加工零件少，
工藝性好、
通用性好及機構安裝
檢修方便等一系列的優點，因而在生產中得到廣泛采用。我國在中、小起重量系列產品中主要采用這種形式，但這種結構形式也存在一些缺點：
自重大、易下?lián)希谠O(shè)計和制造時必須采取一些措施來防止或者減少。
車輪組用途：車輪是用來支承起重機和載荷，并在軌道上使起重機往復行駛運行的裝置。車輪主要損傷的形式是磨損、硬化層壓碎和點蝕。車輪的材料一般采用430-640鑄鋼。
為了提高車輪表面的耐磨強度和壽命，踏面應進行表面熱處理，要求表面硬度為300-350，淬火深度不少于20mm.起重機車輪組：起重機運行機構車輪的水平偏斜值是起重機重要的技術參數，偏斜值超差會造成啃軌，增大運行阻力，產生振動和噪音，加劇軌道和車輪磨損，大大降低起重機使用壽命，所以各類起重機制造技術條件都要對車輪水平偏斜規定允許的數值。
車輪組結構：應用中控制運行機構車輪水平偏斜值主要是根據不同的產品結構采取相應的技術措施。比較常用、工藝措施也相對簡單的設計結構是：將車輪裝配到支架上組成車輪組，例如角型軸承箱車輪組和臺車式45°剖分軸承箱車輪組，在起重機主結構上，安裝調整車輪水平偏斜合適后固定。車輪組主要適用于QD5~100T電動雙梁橋式、門式起重機，車輪組涵蓋Ф250—Ф900等規格。
