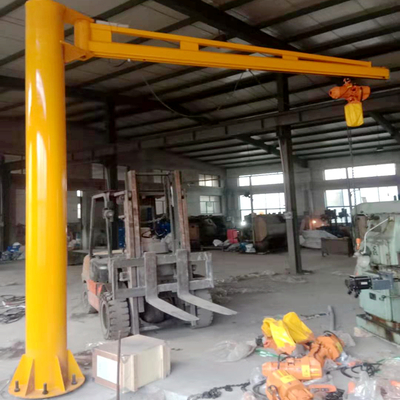

1. 懸臂吊屬于輕型工作強度起重機，由立柱，回轉臂回轉驅動裝置及電動葫蘆組成，具有自重輕，跨度大，起重量大，經濟耐用。機械效率高，安裝、使用、維修方便，成本較低。
2. 懸臂吊立柱采用圓管制造，兩端分別焊接底板和旋轉軸，上部安裝腰圈軌道。底板通過化學螺栓與混凝土地面連接固定，保證懸臂吊的穩定性。旋轉軸上開有通孔，實現電纜從立柱內部隱蔽穿線。旋轉軸上可安裝360°集電器， 使懸臂能夠?qū)崿F(xiàn)n×360°旋轉。腰圈軌道用于懸臂吊旋轉，軌道上有若干通孔，用于安裝旋轉限位擋塊，可以實現 0-360°角度限制。
3. 懸臂吊懸臂采用工字鋼和H 型鋼制作，能適用各種環鏈葫蘆的安裝和運行。兩端安裝可移動式止擋，保證葫蘆在特定的行程內工作。
4. 懸臂吊支架采用矩形管和鋼板焊接，用于支撐懸臂。采用三角形支撐，力學結構優越，自重輕，安全級別高。支架下方安裝有兩只旋轉車輪，車輪踏面貼合在腰圈軌道上，結構穩定，其中一只為主動車輪，可通過輕型蝸輪蝸桿減速電機驅動主動車輪，實現懸臂吊的電動旋轉。
5. 懸臂吊回轉裝置采用圓管作為殼體，內部安裝調心滾子軸承，可實現懸臂自由轉動，由于調心滾子軸承自身的性能，即使腰圈與立柱的同心度略有偏差，也能保證懸臂吊安全正常使用。
6. 懸臂吊懸臂上可安裝C 型軌道，用于安裝電動葫蘆的供電線纜，外觀緊湊美觀，適用性高。
二. 開箱檢查
1. 懸臂吊在出廠前均已裝配聯調完畢，為方便運輸，將起重機分解成零部件打包裝箱，運輸?shù)桨惭b現場，再由用戶安排有經驗的專業安裝隊或熟練的機械安裝鉗工小組在現場安裝。安裝前，開箱檢查，對照裝箱清單，檢查有沒有缺失或損壞的零部件。
2. 產品在不斷改進中，部分零件若與本說明書不符，以實物為準。
