單級滑觸線安裝方案

車間行車滑觸線安裝案例

• 案例背景：某大型機械制造車間進行設備改造，需要為多臺行車安裝單級安全滑線，以滿足行車的移動供電需求，車間內環境較為復雜，有較多的設備和人員走動258。

• 安裝方案：

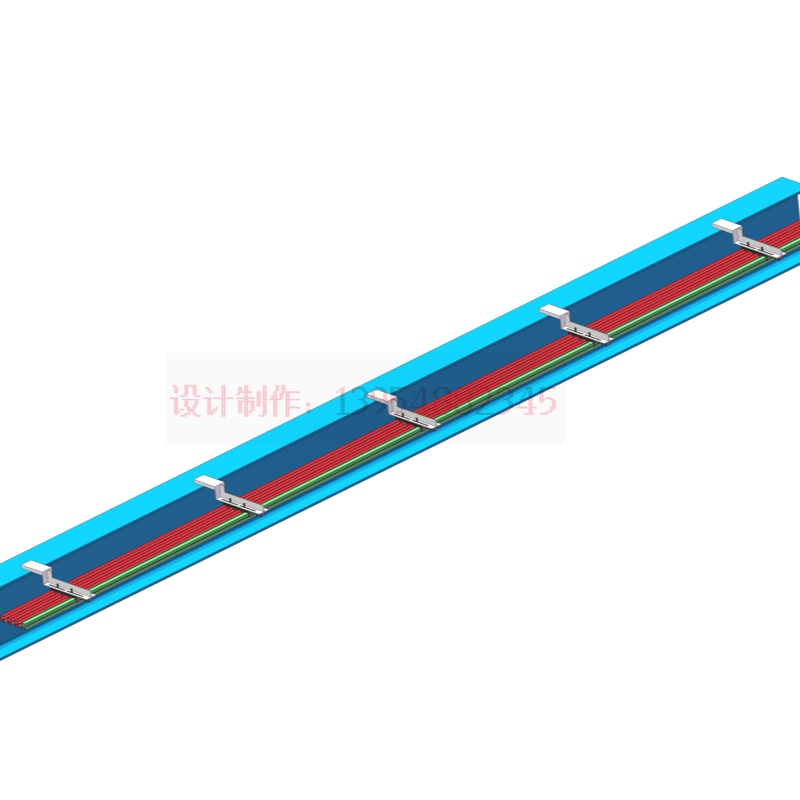

  • 支架安裝：根據行車軌道的位置和結構，選擇 Z 字型和 1 字型角鋼支架，單梁行車采用 Z 字型支架，雙梁行車采用 1 字型支架。支架間距輕型滑觸線為 1.2 米，重型滑觸線為 1.5-2 米，使用焊接或膨脹螺栓將支架固定在行車軌道壓板底下，確保支架水平垂直且相互平行.}

  • 滑線及附件安裝：先將提掛架安裝在角鋼支架上，螺母暫不擰緊。然后將單極滑觸線裝入提掛架卡槽內，用接頭連接各段滑觸線，并擰緊接頭螺絲，使接頭處平滑，間隙小于 0.5mm。最后安裝滑線端冒124.

  • 動力輸入安裝：按照設計好的供電方式安裝動力輸入段，剝好電源線頭后擰緊在螺母上，并在銅線和鋁板結合處涂上導電膏2810.

  • 集電器安裝：將集電器支架焊接在行車的標準位置，把集電器穿入支架并擰緊螺栓，調整集電器與滑觸線的平行距離，確保集電器的觸靴與滑觸線接觸良好，轉動靈活478.




港口起重機滑觸線安裝案例

• 案例背景：某港口碼頭的起重機需要更換新的供電滑線系統，由于港口環境惡劣，存在潮濕、鹽霧等腐蝕性因素，對滑線的防護性能要求較高125。

• 安裝方案：

  • 支架選型與安裝：選用具有良好耐腐蝕性能的不銹鋼角鋼支架，根據起重機軌道的特點和負載要求，確定支架間距為 1.5-2 米，采用焊接方式將支架牢固地固定在軌道梁上，確保支架在水平和垂直方向上的精度，防止滑線出現傾斜或晃動346.

  • 滑線安裝：考慮到港口的特殊環境，選擇防護等級較高的單級安全滑線，其外裝護套采用特殊聚氯乙烯原料制成，具有防塵、防雨、防靜電等功能。在安裝滑線時，嚴格按照操作規程進行，確?；€的連接緊密可靠，接頭處做好密封處理，防止水分和鹽分侵入。同時，每隔一定距離安裝固定夾，增強滑線的穩定性126.

  • 集電器安裝：集電器采用具有良好耐磨性和導電性的材質，以適應港口起重機頻繁的移動作業。安裝集電器時，精確調整其與滑線的接觸壓力和角度，保證集電器在運行過程中能夠穩定地從滑線上獲取電流，并且減少磨損和電火花現象的產生149.

  • 接地與防護措施：為確保人員和設備的安全，滑線系統安裝了可靠的接地裝置，接地電阻不大于 4 歐姆。此外，在滑線周圍設置了防護欄和警示標識，防止人員誤觸滑線，同時避免起重機在作業過程中與滑線發生碰撞
