1.產品簡介
1.1摘要

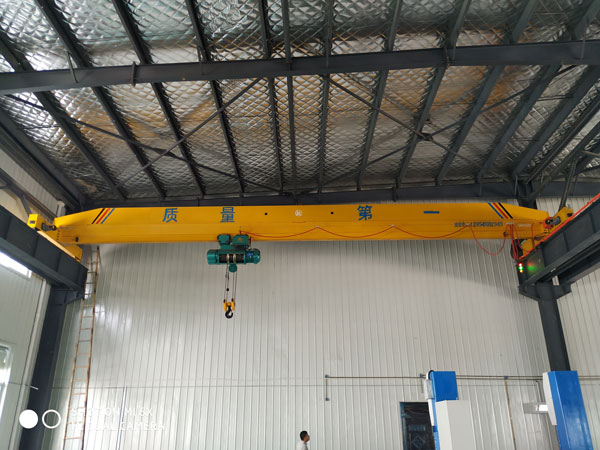

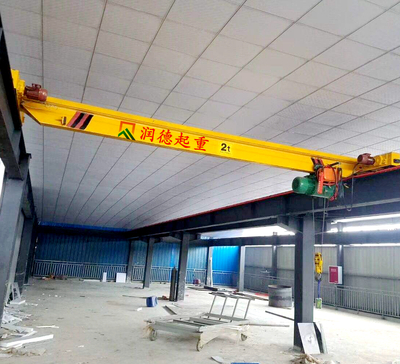

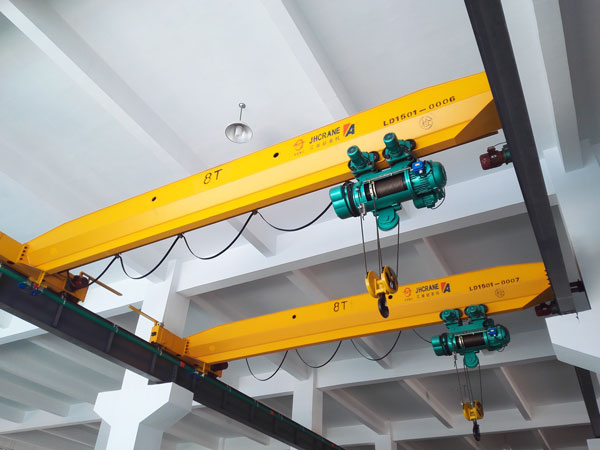

LD-A電動單梁起重機(以下簡稱起重機)是根據JB/T1306-1994標準設計制造的。與CD1、MD1等形式的電動葫蘆配套使用，成為石油運行軌道的輕型起重設備。額定負荷為1t ~ 10t跨度7.5m~22.5m，溫度-25℃ ~ 40℃，濕度≤85%，無火災、爆炸危險，在腐蝕性介質環境中工作，禁止吊運熔融金屬、有毒、易燃易爆物品。
為了方便用戶，有兩種操作:樓層和手術室。手術室還設有兩種端面和側門開口供用戶選擇。
該產品廣泛應用于機械制造、裝配、倉庫等場所。
1.2機構特征
1.2.1金屬結構
主梁采用軋制鋼板形成的U型槽，然后與工字鋼焊接形成箱形腹板梁。橫梁上還焊接有由鋼板軋制而成的U形槽，形成箱形橫梁。為了便于儲存和運輸，主梁和橫梁用高強度螺栓連接。
1.2.2操作機制
本產品采用獨立驅動模式。驅動和制動由錐形電機完成。傳動采用“開-關”“關-開”齒輪傳動。
1.2.3電氣設備
本產品運行的電機為單速異步電機，地面運行速度為20米/分鐘和30米/分鐘?？刂剖覟?5 m/min、60 m/min和75 m/min。起重機配有安全裝置，可靠性高。
1.2.4電動葫蘆
電動葫蘆可以提升重物，并沿主梁縱向移動。結構特點請參考電動葫蘆使用說明書。
1.2.5產品型號說明
a)地面搬運、提升重量3t、跨度10.5米和工作高度A5表示為L(zhǎng)D3t-10.5A5D
b)控制室操作、起重量5t、跨度16.5米、工作面A5的表達方法:LD5t-16.5A5S
