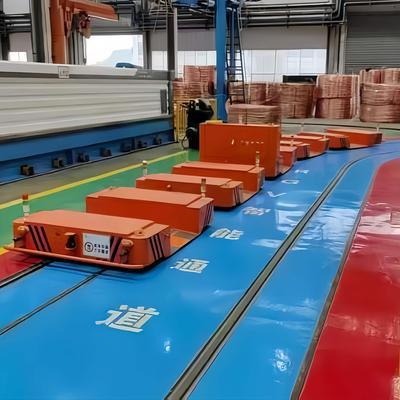

環形輸送線軌道平車

車體部分

• 車架：車架是軌道平車的基礎結構，通常由型鋼（如槽鋼、工字鋼等）焊接而成。其形狀一般為長方形，為保證強度和剛度，焊接工藝要求嚴格。車架的尺寸根據承載貨物的大小和環形輸送線的設計要求而定。例如，在電子廠的小型零部件環形輸送中，車架尺寸較小，以適應精密零部件的運輸；而在機械加工廠運輸大型鑄件時，車架尺寸較大且更為厚重。

• 車身外殼：外殼主要起防護作用，可防止灰塵、雜物等進入平車內部影響設備運行，同時也能在一定程度上保護運輸?shù)呢浳?。外殼材料一般有鋼板、鋁合金等。鋼板外殼堅固耐用，適用于惡劣環境；鋁合金外殼則質輕，便于平車快速移動，且具有較好的防銹性能。

車輪裝置

• 車輪：車輪是軌道平車與軌道接觸并實現運行的關鍵部件。車輪通常采用鑄鋼或鍛鋼制造，具有較高的硬度和耐磨性。車輪的輪緣設計確保平車在環形軌道上運行時不會脫軌。其直徑大小根據平車的承載能力和運行速度確定，一般承載能力大、速度高的平車車輪直徑較大。例如，在高速環形輸送線中，車輪直徑可能達到 300 - 500mm，以保證運行的平穩性。

• 軸承：車輪通過軸承安裝在車架上，軸承的質量直接影響車輪的旋轉靈活性和使用壽命。常見的軸承有深溝球軸承、圓錐滾子軸承等。圓錐滾子軸承能夠承受較大的軸向和徑向載荷，適用于承載較重貨物的軌道平車。

驅動系統

• 電機：電機是軌道平車的動力源，可分為直流電機和交流電機。直流電機調速性能好，啟動轉矩大，適用于頻繁啟動和調速的場合。交流電機結構簡單、維護方便，在一些對調速要求不高的環形輸送線中應用廣泛。電機的功率根據平車的承載能力和運行速度要求來選擇，例如，對于承載 5 - 10 噸貨物、運行速度為 10 - 20m/min 的平車，電機功率可能在 3 - 5kW 左右。

• 傳動機構：傳動機構將電機的動力傳遞給車輪。常見的傳動方式有齒輪傳動、鏈傳動和帶傳動。齒輪傳動傳動效率高、精度高，適用于高精度的環形輸送要求，但安裝和維護要求較高。鏈傳動能在較長距離傳遞動力，且能承受較大的載荷，但工作時有一定的噪聲。帶傳動結構簡單、噪聲小，但傳動效率相對較低，適用于輕載、低速的環形輸送線。

控制系統

• 控制器：控制器是軌道平車的大腦，它控制電機的啟動、停止、正反轉和速度調節?，F(xiàn)代環形輸送線軌道平車的控制器一般采用可編程邏輯控制器（PLC），PLC 可以根據預先編寫的程序?qū)崿F(xiàn)復雜的控制邏輯。例如，通過編程可以實現平車在環形軌道上的定點停車、變速運行等功能。

• 傳感器：傳感器用于檢測平車的位置、速度等信息。常見的傳感器有光電傳感器、磁性傳感器等。光電傳感器通過檢測光線的遮擋來確定平車的位置，在環形輸送線的起點、終點和中間關鍵位置設置光電傳感器，可以精確控制平車的運行。磁性傳感器則是利用磁場變化來檢測平車的位置和速度，它不受光線等環境因素的影響，可靠性高。
