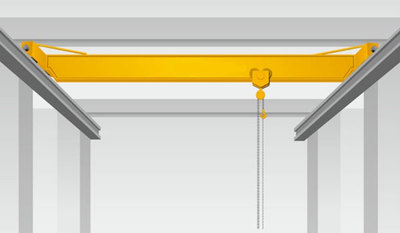

SQ手動單梁橋式起重機

sdq型手動單梁式起重機用于搬運量不大且不甚講究效率和速度的無電源的倉庫、車間或設備檢修等處，本產品工作環境溫度不得低于-25℃。

（1） 橋架：是由一根主梁焊接在兩個端梁上而構成的，主梁為一根工字鋼，
端梁是由兩根槽鋼焊接而成，手動單軌小車沿著工安鋼下翼緣作橫向往返移動。

（2） 主從動車輪：1～10噸的主從動車輪均為同一型式，通過心軸支承于端梁的兩槽
鋼中間，起重機安裝時可用墊圈來調整起重機跨度與軌道跨距之差距。

（3） 傳動機構：1～10噸傳動機構均為同一型式，通過聯軸器將各段轉軸連成一體，
轉動鏈輪，主動車輪隨之旋轉，使起重機作縱向往返移動（見圖3）。

（4） 手動單軌小車：系與本機配套單項產品，其型號為sdx、wa 、dg、sg型。

（5） 手拉葫蘆：系與本機配套單項產品，其型號為：“hs”型。
1、 主動車輪2、聯軸器 3、滾動軸承 4、鏈輪5、傳動軸 6、從動車輪
