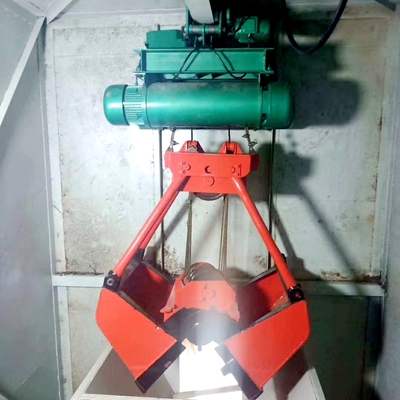

小型電動抓斗  卷揚機式抓斗

1t電動抓斗起重機性能參數

      1、起重量：    1 t

2、跨 度：     0m

      3、起升高度： 6m

      4、工作級別：   A3

      5、額定工作速度

         小車運行：20m/min

         起升速度： 8m/min

       7、電動機

  小車運行：   ZDY21-4/2×0.8KW   防爆電機

起    升：   ZD32-4/3KW     防爆電機

8、電動葫蘆: CD1t-9m   2臺

9、電源種類：三相四線制 380V   50HZ

10、環境溫度：-25℃~+40℃

起重機主要配置明細表

機構部分

  1、起升機構及葫蘆運行機構

     采用CD型電動葫蘆，提升速度為8m/min,運行速度為20m/min.

  2、大車運行機構

  運行結構采用分別驅動形式，驅制動依靠軟驅動制動電動機實現，傳動為一開一閉式齒輪傳動，采用車輪、LDA型減速機。車輪為定軸式結構。

電氣部分

  1、地面無線操作。

  2、升降設置限位開關，運行到極限位置時，即可斷開控制回路。

  3、無線遙控采用10按鍵，1#升   1#降   2# 升 2# 降   東   西

     同升   同降

  4、供電

       起重機供電電源為三相交流380V，50HZ；大車饋電采用移動電纜供電。

5、雙繩抓斗主要與具有兩組起升卷筒的橋式或門式起重配套使用，抓取各類松散的堆積物，進行裝車、卸車、轉堆加料等作業。

6、雙繩抓斗由撐桿、顎板及橫梁組成。雙繩抓斗的取料動作依靠起重機上的起升卷筒與開閉卷筒控制，起升卷筒上纏繞的鋼絲繩端部固定在抓斗頭部的楔殼上，楔殼與抓斗頭部鉸接，起升卷筒轉動時鋼絲繩通過楔殼帶動抓斗上升與下降；開閉卷筒上纏繞的兩根鋼絲繩通過導輪纏繞在抓斗頭部與橫梁的滑輪之間，控制抓斗的開閉。取料時，抓斗以張開的狀態下降到料堆上（此時開閉卷筒不動），系那個起升方向開動開閉卷筒（起升繩不動），在抓斗自重作用下，抓斗顎板挖入物料，抓斗完全閉合后，同時開動起升卷筒與開閉卷筒，將滿載抓斗提升到一定高度，開動起重機把抓斗移動到卸料位置，向下降方向開動開閉卷筒（起升卷筒不動），抓斗開張卸料。在橋式行車上，分別配有兩組雙排繩圈筒，每組圈筒引出兩組鋼絲繩，其中一組兩根鋼絲繩分別捆扎在抓斗平衡架兩端的斜殼或（吊繩環與捆繩輪）上，作支持鋼繩用。另一組兩根作開閉鋼繩用，他們分別經過檔繩輪，頭部滑輪，下橫梁滑輪成滑輪組，起著抓斗的開閉作用。
