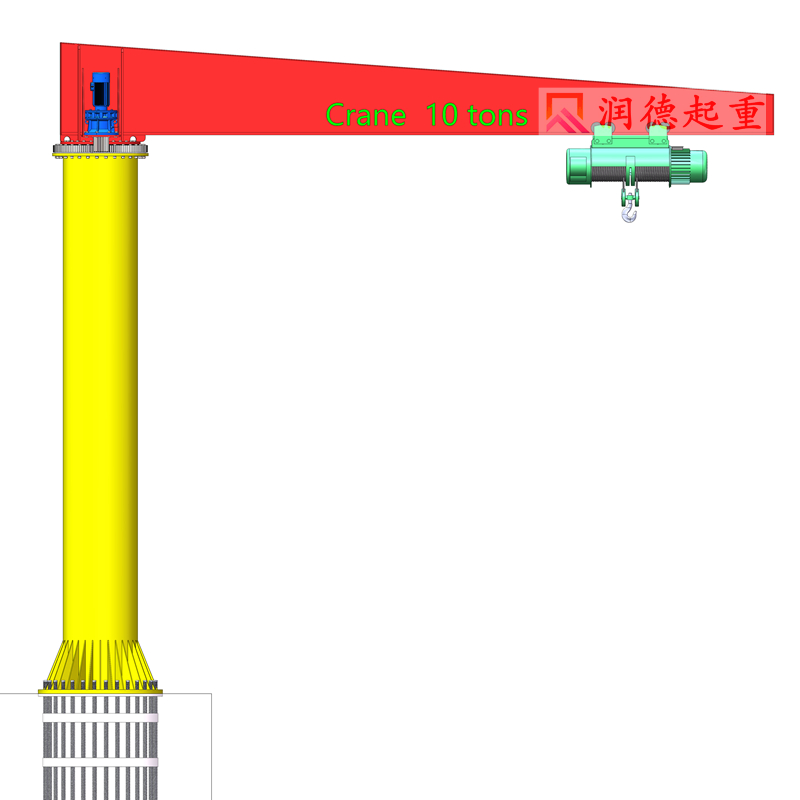

10噸重型懸臂吊  船用旋臂式起重機三維模型

BZD型旋臂起重機屬于輕中級工作制，額定工作量為0.25t、0.5t、1t、2t、3t、5t六種規格。根據工作崗位需要選用不同規格型號的起重機和起升速度與運行速度。

        BZD型旋臂起重機具有兩種操縱形式：電動回轉和手動回轉。旋轉臂的回轉角度根據使用場所需要可選擇180°、270°、345°、360°等不同的角度。BZD型旋臂起重機具有結構簡單，操作方便，占用空間小，作業范圍大等特點。

        懸臂起重機由懸臂，回轉軸承，氣動馬達，減速器，鏈傳動等組成。吊桿采用鋼和鋼結構焊接而成，吊桿應具有較高的強度和剛度，由于采用大容量氣動吊臂起重機，懸臂長度較長，因此走行軌道由兩個I型鋼構成，中間焊接鋼板，箱形結構，肋板的內部布局，I形鋼的下邊緣是起重小車軌道?？紤]到懸臂要求的強度和剛度，使用由鋼梁臂制成的厚法蘭。
