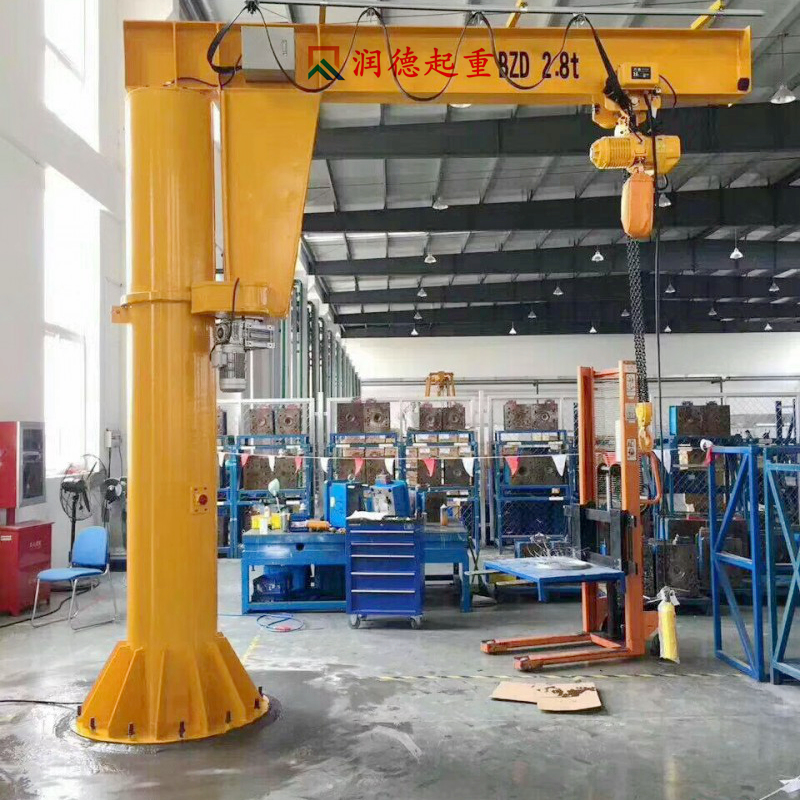

BZD立柱式旋臂吊起重機 施工焊接工藝及制造過程

定柱懸臂吊下料工藝

1 范圍本通用工藝規定了下料的工藝規則，適用于本公司的產品材料的下料。

2 下料前的準備

2.1 看清下料單上的材質、規格、尺寸及數量等。

2.2核對材質、規格與下料單要求是否相符。材料代用必須嚴格履行代用手續。

2.3 查看材料外觀質量（疤痕、夾層、變形、銹蝕等）是否符合有關質量規定。

2.4 將不同工件所用相同材質、規格的料單集中，考慮能否套料。

2.5 號料

2.5.1 端面不規則的型鋼、鋼板、管材等材料號料時必須將不規則部分讓出。鋼材表面上如有不平、彎曲、扭曲、波浪等缺陷，在下料切割和成形加工之前，必須對有缺陷的鋼材進行矯正。

2.5.2 號料時，應考慮下料方法，留出切口余量。

2.5.3 有下料定尺擋板的設備，下料前要按尺寸要求調準定尺擋板，并保證工作可靠，下料時材料靠實擋板。

3 下料

3.1剪板下料

3.1.1鋼板、角鋼、扁鋼下料時，應優先使用剪切下料。鋼板、扁鋼用龍門剪床剪切下料，角鋼用沖剪機剪切下料。

3.1.2 用剪床下料時，剪刃必須鋒利，并應根據下料板厚調整好剪刃間隙，其值見下表1.1 鋼板厚度mm 4 5 6 7 8 9 10 剪刃間隙 mm 0.15 0.2 0.25 0.3 0.35 0.4 0.45 鋼板厚度mm 11 12 13 14 15 16 20 剪刃間隙mm 0.5 0.55 0.6 0.65 0.7 0.75 0.8 3.1.3 剪切最后剩下的料頭必須保證剪床的壓料板能壓牢。

3.1.4 下料時應先將不規則的端頭切掉。

3.1.5 切口斷面不得有撕裂、裂紋、棱邊。

3.1.6 龍門剪床上的剪切工藝

3.1.6.1 首先清理工件并劃出剪切線，將鋼板放至剪床的工作臺面上，使鋼板的一端放在剪床臺面上以提高它的穩定性，然后調整鋼板，使剪切線的兩端對準下刀口，控制操作機構將剪床的壓緊機構先將鋼板壓牢，接著進行剪切。剪切狹料時，在壓料架不能壓住板料的情況下可加墊板和壓板，選擇厚度相同的板料作為墊板。

3.1.6.2 剪切尺寸相同而數量又較多的鋼板、型材時，利用擋板（前擋、后擋板和角擋板）定位，免去劃線工序。

3.1.6.3 利用擋板進行剪切時，必須先進行試剪，并檢驗被剪尺寸是否正確，然后才能成批剪切。

3.2 氣割下料

3.2.1 氣割時，看清切割線條符號。

3.2.2切割前，將工件分段墊平（不能用磚和石塊），將工件與地面留出一定的間隙利于氧化鐵渣吹出。

3.2.3 將氧氣調節到所需的壓力。對于射吸式割炬是否有射吸能力，如果割炬不正常時，應檢查修理，否則禁止使用。

3.2.4 預熱火焰的長度應根據板材的厚度不同加以調整，火焰性質均應采用中性火焰，即打開切割氧時火焰不出現碳化焰。

3.2.5 氣割不同厚度的鋼板時，要調節切割氧的壓力，而同一把割炬的幾個不同號碼嘴頭應盡量不經常調換。氣割選擇見表：板材厚度 割炬 氣體壓力（kg/cm2） 型號 割嘴號碼 氧氣 乙炔（煤氣） 3.0以下 G01-30 1～2 3～4 0.01～1.2 3.0～12 G01-30 1～2 4～5 12～30 G01-30～100 2～4 5～7 30～50 G01-100 3～5 5～7 0.01～1.2 50～100 5～6 6～8 100～150 G01-300 7 8～12 150～200 8 10～14 200～250 9 10～14

3.2.6 切割速度應適當。速度適當時，熔渣和火花垂直向而去；速度太快時，產生較大的后拖量，不易切透，火花向后面，造成鐵渣往上面，容易產生回火現象。

3.2.7 割嘴與工件的距離

3.2.7.1 鋼板的氣割，割嘴與工件的距離大致等于焰芯長度加上2-4毫米左右。氣割4-25毫米厚的鋼板時，割嘴向后傾斜20°-30°角，即向切割前進的反方向。

3.2.7.2 氣割4毫米以下的鋼板時，割嘴向后傾斜25°-45°角，即向切割前進的反方向。割嘴與工件表面的距離為10～15毫米，切割速度應盡可能快。

3.2.8 氣割順序

3.2.8.1 氣割一般是從右向左方向進行，在正常工作停止時，應先關切割氧，再關乙炔（煤氣）和預熱氧閥門。

3.2.8.2 切割臨近終點，嘴頭應向切割前進反方向傾斜一些，以利于鋼板的下部提前割透，使收尾的割縫整齊。

3.2.9 坡口的氣割

3.2.9.1先按坡口的角度尺寸劃線，然后將割嘴按坡口角度找好，往后拖或向前操作切割，同時坡口的氣割與分離切割相比，割嘴稍慢，預熱火焰能率應適當減少，而切割氧的壓力應稍大。

3.2.9.2 切割坡口時，可采用角度靠具和角度可調的滾輪架上調節使用。 3.2.10 法蘭及圓盤氣割

3.2.10.1 用頂規將圓十字中心樣沖眼定頂。鋼板進行預熱，割嘴垂直于鋼板至鋼板達到切割溫度時（暗紅），將割嘴傾斜一些便于氧化鐵渣吹出，此時打開切割氧。開始切割時切割氧不要開太大，隨著往后拖割炬和逐漸相反的方向飛出，這時將嘴頭與鋼板垂直。割法蘭一般先割外圓，后割內圓。

3.2.11 氣割表面質量

3.2.11.1 對重要件的氣割表面應修正、打磨。

3.2.11.2氣割面垂直度偏差不大于零件厚度的5%且不得大于2mm；仿形及半自動切割的切割面粗糙度Ra不大于（割紋深度） 110-188um；手工切割面粗糙度Ra不大于400-500um。

3.2.11.3 氣割下料允許的尺寸偏差見表3。 工作厚度 mm 尺寸范圍 35-315 ＞315- 1000 ＞1000- 2000 ＞2000- 4000 ＞4000- 6000 仿形切割半自動切割 3＜δ≤12 ±1.0 ±1.5 ±2.0 ±3.0 12＜δ≤50 ±0.5 ±1.0 ±1.5 ±2.0 50＜δ≤100 ±1.0 ±2.0 ±2.5 ±3.0 手工切割 3＜δ≤12 ±2.0 ±3.5 ±4.0 ±4.5 ±5 12＜δ≤50 ±1.5 ±2.5 ±3.0 ±3.5 ±3.5 50＜δ100 ±2.5 ±3 ±3.5 ±4 ±4.5 3.3鋼材、型材在剪切、氣割下料后應消除應力，去割渣，并矯直。

3.4 鋸切下料

3.4.1機械鋸割

3.4.1.1弓鋸床用于切割扁鋼、圓鋼和各種型鋼。機械鋸割時，可將材料用夾具束成一起再起鋸。常用的型鋼可利用螺栓和壓板或?qū)Ｓ脢A具夾緊的方法。

3.4.1.2 鋸割下料時，常用各種型材的鋸削下料工藝留量參見表。 A 圓鋼、方鋼、鋼管的鋸削下料工藝留量直徑或邊距離d 切口完度B mm 工件長度mm 夾頭 mm ≤50 ＞50- 200 ＞200- 500 ＞500- 1000 ＞1000- 5000 ＞5000 mm 端面工藝留量變2a(mm) ＜30 弓鋸 3 2 2 3 4 5 6 15 ＞30-80 2 3 4 5 6 8 下料板限偏差 ＜±a/4 b 型鋼的鋸削下料工藝留量高度×邊長 H×b mm 切口寬B (用圓錐片) mm 工件長度mm ≤1000 ＞1000-5000 ＞5000 端面工藝留量2a(mm) ＜100×68 7 3 5 7 100×68-630×190 5 10 15 下料極限偏差 ＜±a/4

3.4.1.3 鋸割分遠鋸和近起鋸兩種。一般用遠起鋸較好，鋸齒不易卡住。

3.4.1.4 鋸割速度不能過快或過慢，推據時壓力不能過大，否則容易折斷鋸條。

3.4.2 砂輪切割

3.4.2.1 砂輪切割機用于切割圓鋼和異型鋼管、角鋼、扁鋼等各種型鋼。

3.4.2.2 切割各種型材宜單件切割，不能幾件或多件束在一起。

3.4.2.3 砂輪下料時，常用各種型材的切割下料工藝留量參見表。直徑或?qū)吘嚯x mm 切口寬B mm 工件長度mm ≤1000 ＞1000-5000 ＞5000 端面工藝留量2a(mm) ＜100 4 3 5 7 ＞100-150 6 4 6 8 下料極限偏差 ＜±a/4

3.4.2.4 切割時將型材裝在可轉夾鉗上，驅動電動機通過皮帶傳動砂輪卡進行切割，用操縱手柄控制切割速度。操作時要均勻平穩，不能用力過猛，以免過載或砂輪崩裂。

定柱懸臂吊機械裝配工藝

**節 機械裝配概述

一部機械產品往往由成千上萬個零件組成，裝配就是把加工好的零件按一定的順序和技術連接到一起，成為一部完整的機械產品，并且可靠地實現產品設計的功能。裝配處于產品制造所必需的最后階段，產品的質量（從產品設計、零件制造到產品裝配）最終通過裝配得到保證和檢驗。因此，裝配是決定產品質量的關鍵環節。研究制訂合理的裝配工藝，采用有效的保證裝配精度的裝配方法，對保證很進一步提高產品質量有著十分重要的意義。

一、機械裝配的基本概念

任何產品都由若干個零件組成。為保證有效地組織裝配，必須將產品分解為若干個能進行獨立裝配的裝配單元。

零件是組成產品的最小單元，它由整塊金屬（或其它材料）制成。機械裝配中，一般先將零件裝成套件、組件和部件，然后再裝至成產品。

套件是在一個基準零件上，裝上一個或若干個零件而構成，它是最小的裝配單元。套件中**的基準零件是為聯接相關零件和確定各零件的相對位置。為套件而進行的裝配稱套裝。套件的主要因工藝或材料問題，分成零件制造，但在以后的裝配中可作為一個零件，不再分開。如雙聯齒輪。

組件是在一個基準零件上，裝上若干套件及零件而構成。組件中**的基準零件用于聯接相關零件和套件，并確定它們的相對位置。為形成組件而進行的裝配稱組裝。組件中可以沒有套件，即由一個基準零件加若干個零件組成，它與套件的區別在于組件在以后的裝配中可拆。如機床主軸箱中的主軸組件。

部件是在一個基準零件上，裝上若干組件、套件和零件而構成。部件中**的基準零件用來聯接各個組件、套件和零件。并決定它們之間的相對位置。為形成部件而進行的裝配稱部裝。部件在產品中能完成一定的完整的功用。如機床中的主軸箱。

在一個基準零件上，裝上若干部件、組件、套件和零件就成為整個產品。同樣一部產品中只有一個基準零件，作用與上述相同。為形成產品的裝配稱總裝。如臥式車床便是以床身作基準零件，裝上主軸箱、進給箱、溜板箱等部件及其它組件、套件、零件構成。

二、機械裝配基本工作內容

1、清洗：主要目的是去除零件表面或部件中的油污及機械雜質。

2、連接：裝配中的連接方式往往有兩類：可拆連接和不可拆連接。可拆連接指在裝配后可方便拆卸而不會導致任何零件的損壞，拆卸后還可方便地重裝。如螺紋連接、鍵連接等。不可拆連接指裝配后一般不再拆卸，若拆卸往往損壞其中的某些零件。如焊接、鉚接等。

3、調整：包含平衡、校正、配作等。平衡指對產品中旋轉零、部件進行平衡包括靜平衡和動平衡，以防止產品使用中的出現振動。校正指產品中各相關零、部件間找正相互位置，并通過適當

的調整方法，達到裝配精度要求。配作指兩個零件裝配后固定其相互位置的加工，如配鉆、配鉸等。亦有為改善兩零件表面結合精度的加工，如配刮、配研及配磨等。配作一般需與校正調整工作結合進行。

4、檢驗和實驗：產品裝配完畢，應根據有關技術標準和規定，對產品進行較全面的檢驗和實驗工作，合格后方準出廠。

裝配工作除上述內容外，還有油漆、包裝等。

三、機械裝配精度

1、裝配精度內涵

裝配精度指產品裝配后幾何參數實際達到的精度。一般包含如下內容。

（1）尺寸精度指相關零、部件間的距離精度及配合精度。如某一裝配體中有關零件間的間隙；相配合零件間的過盈量；臥式車床前后面頂尖對床身導軌的等高度等。

（2）位置精度指相關零件的平行度、垂直度、同軸度等，如臥式銑床刀軸與工作臺面的平行度；立式鉆床主軸對工作臺面的垂直度；車床主軸前后軸承的同軸度等。

（3）相對運動精度指產品中有相對運動的零、部件間在運動方向及速度上的精度。如滾齒機滾入垂直進給運動和工作臺旋轉中心的平行度；車床拖板移動相對于主軸軸線的垂直度；車床進給箱的傳動精度等。

（4）接觸精度指產品中兩配合表面、接觸表面和連接表面間達到規定的接觸面積大小和接觸點的分布情況。如齒輪嚙合、錐體，配合以及導軌之間的接觸精度等。

2、影響裝配精度的因素

機械產品及其部件均由零件組成。各相關零件的誤差的累積將反映于裝配精度。因此，產品的裝配精度首先受到零件（特別是關鍵零件）的加工精度的影響。零件間的配合與接觸質量影響到整個產品的精度，尤其是剛度及抗振性，因此，提高零件間配合面的接觸剛度亦有利于提高產品裝配精度。另外，零件在加工和裝配中因x、熱應力x等所引起的變形對裝配精度也會產生很大的影響。

無疑，零件精度是影響產品裝配精度的首要因素。而產品裝配中裝配方法的選用對裝配精度也有很大的影響，尤其是在單件小批量生產及裝配要求較高時，僅采用提高零件加工精度的方法往往不經濟和不易滿足裝配要求而通過裝配中的選配、調整和修配等手段（合適的裝配方法）來保證裝配精度非常重要。

總之，機械產品的裝配精度依靠相關零件的加工精度和合理的裝配方法共同保證。

四、焊接工藝

箱型梁對接槽；
1. 1對接縫間隙≤2mm，2. 錯邊≤1mm。
2槽要求平直槽口不平處可修直。
3栽隔板垂直度≤3mm，隔板可校正平直，與槽底充分能接
4焊內縫
1.4.1內平縫牢固，無缺陷。
1.4.2隔板焊接為交錯斷續焊，交錯處應≥20 mm，------        -------        兩端處應滿焊。
1.4.3焊處縫圓滿光滑；無漏焊，不應有缺陷存在。
1.4.3焊接要求
1.4.4先焊內縫，后焊外縫。
1.4.5滿足GB/658
1.4.6抽頭部位，滿足圖紙要求
1.4.7應注意工藝扁鋼所在焊接位置。
三、裝配側板
3.1對接處間隙≤2 mm，校正平直。
3.2先焊內側，不需開坡口然后焊外側縫時，接頭處，修磨施焊。
3.3裝配后焊時，應注意與工字鋼翼緣處尺寸要求及波浪度。
立柱的焊接
4.1先將在工作臺上翻轉45。后再施焊。
4.2自動焊焊縫要求要光滑飽滿，焊接后藥皮不要及時清除掉，要等藥皮冷卻后在清除，保證足夠的應力，焊接后不能在焊縫上灑水冷卻，以免焊縫發生裂紋。
4.3立柱手工焊；主梁的各部位焊縫要飽滿、均勻，不能有咬邊、夾渣、氣孔等現象，如有補焊要磨平，所有的焊接接頭要包角。
4.4立柱掛板去掉后必須把掛板氣割留下的疤痕補平磨凈。主梁穿線管的毛刺、飛邊必須磨凈。
